Связи жесткости в конструкции каркасных зданий
Связи – стальные элементы, придающие каркасу здания жесткость и гарантирующие его пространственную неизменяемость, требуемую для соответствующих условий эксплуатации сооружения.
Изготовление металлических связей жесткости, цена за работу
Цена на изготовление типовых и нестандартных связей жесткости зданий от 2800 рублей за тонну готового изделия. Стоимость стальных связей жесткости из железа и нержавеющей стали зависит от размера, сложности конструктивного решения, декоративного исполнения и других нюансов.
Типы стальных связей
Металлические связи различают по месту их размещения: между колоннами и элементами стропильных конструкций — фермами и балками.
Расположение связей в зданиях
а) короткие температурные блоки;
б) длинные температурные блоки;
- колонны;
- распорки;
- ось температурного шва;
- подкрановые балки;
- связевый блок;
- температурный блок.
Связи между колоннами
Структура связей по колоннам осуществляет геометрическую неизменяемость каркаса, обеспечивая жесткость и несущую способность и придает устойчивость колоннам в плоскости связей.
Вертикальные связи между колоннами
1,3 – крестообразные связи в зданиях без мостовых кранов;
2,4,5,6 – крестообразные связи в зданиях, оборудованных мостовыми кранами;
7 – портальные связи;
8 – полупортальные связи.
Для создания жесткого диска, объединяющего две колонны, применяют разные геометрические схемы связей.Схема зависит от того, насколько удобно крепить связи к колоннам. Крестообразные связи – связи, стержни которых работают на растяжение независимо от направления приложенных сил. В треугольных связях стержни работают на растяжение-сжатие. В средних рядах колонн, зачастую, по условиям эксплуатации необходимо свободное пространство для прохода между колоннами, здесь применяют портальные связи.
Связи колонн следует проектировать в середине температурного блока сооружения.
Вертикальные связи между колоннами устраивают во всех рядах колонн здания, размещая их между теми же осями.
Связи по покрытию между балками и фермами
Данный вид связей придает устойчивость и жесткость стропильным конструкциям из их плоскости путем перераспределения нагрузок от одного ригеля на соседние.
Структура связей покрытия выполняют из горизонтальных и вертикальных связей. Горизонтальные связи, которые делят на поперечные и продольные, монтируют в плоскости верхних и нижних поясов стропильной системы сооружения.

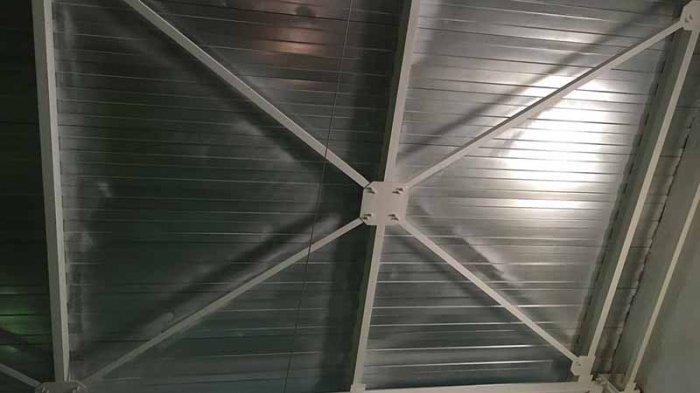

Поперечные горизонтальные связи размещают во всех пролетах между фермами и в торцах температурных блоков.
Связи покрытия зданий и сооружений
а) связи по нижним поясам ферм;
б) связи по верхним поясам ферм;
- поперечные горизонтальные связи по нижним поясам ферм;
- растяжки по нижним поясам ферм;
- продольные горизонтальные связи по нижним поясам ферм;
- вертикальные связи покрытия;
- поперечные горизонтальные связи по верхним поясам ферм;
- распорки по верхним поясам ферм.
Продольные горизонтальные связи устанавливают вдоль крайних рядов колонн, в нижней части несущих стропильных конструкций.
Вертикальные связи монтируют тех пролетах, где размещены поперечные горизонтальные связи.
